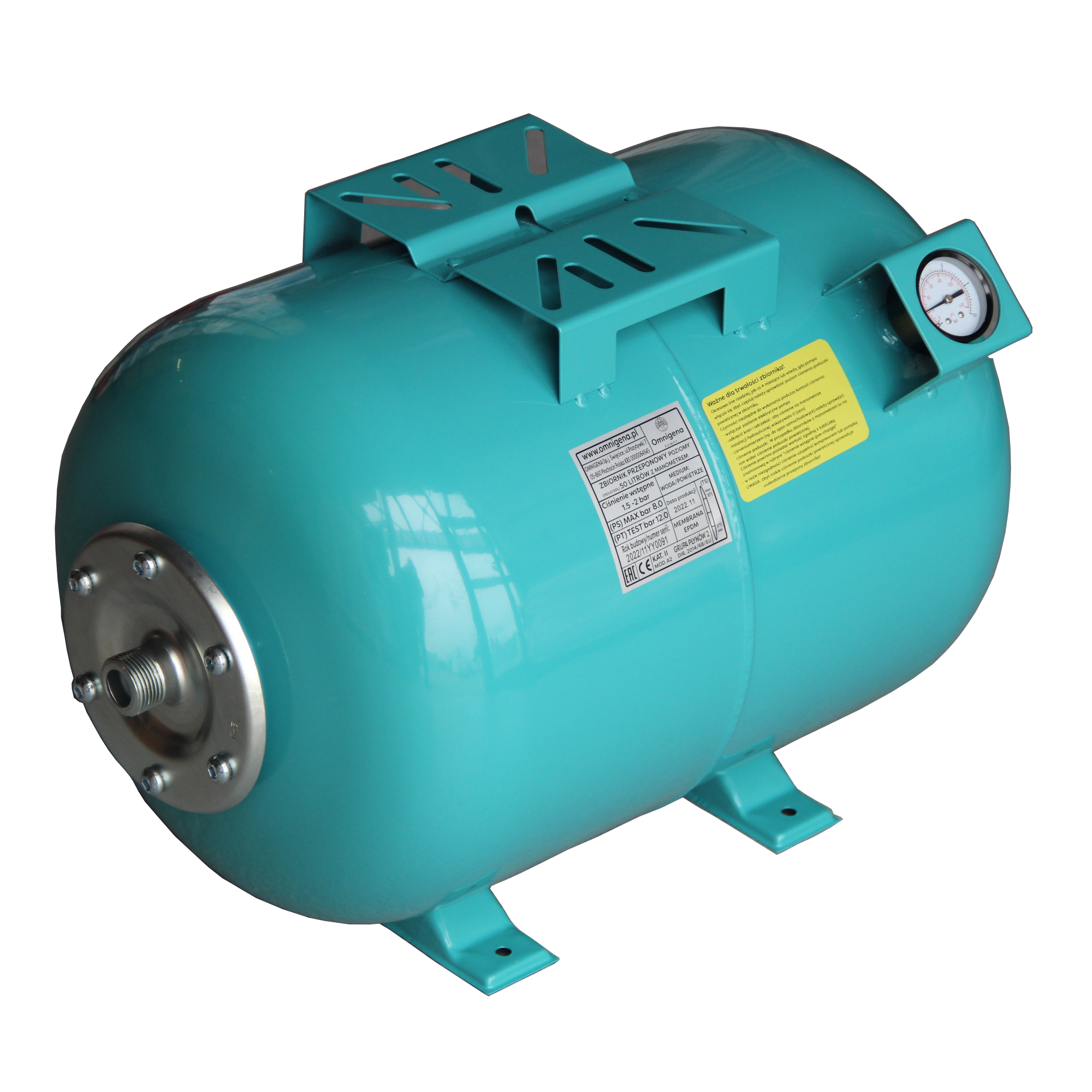

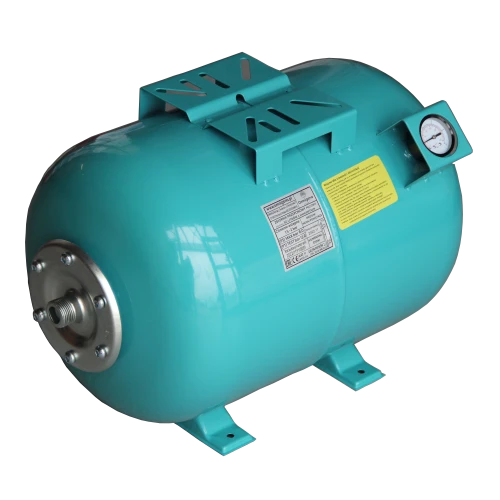

Zbiornik przeponowy poziomy Omnigena 50L z manometrem

Zbiornik 50 litrowy z manometrem do instalacji hydroforowej od polskiej firmy Omnigena

Dzięki zastosowaniu zbiornika przeponowego razem z pompą powierzchniową lub głębinową możemy zbudować komplet hydroforowy który zapewni stabilne ciśnienie w instalacji i zwiększy jej objętość użytkową. Do całości potrzebujemy jeszcze wyłącznika ciśnieniowego (automatu) który będzie sterował pracą pompy w oparciu o ustawioną wartość ciśnienie załączania i wyłączania.

Manometr zamontowany na zbiorniku pozwala na sprawdzenie ciśnienia powietrza w przeponie. Pomiaru dokonujemy przy zbiorniku opróżnionym z wody i wyłączonej pompie. Do sprawdzania ciśnienia wody w instalacji potrzebujemy drugiego manometru najlepiej umieszczonego na wyjściu pięciodrożnym.

Pojemność zbiornika którego potrzebujemy należy ustalić w oparciu o parametry pompy i potrzeby wynikające z wykorzystania instalacji wodnej. Dla pomp o małej wydajności wystarczy zbiornik o niewielkiej pojemności. Jeśli planujemy montaż mocniejszej pompy to również zbiornik do niej powinien być większy.

Eksploatacja:

W zbiorniku zastosowano elastyczną przeponę, która rozdziela przestrzeń w zbiorniku na dwie części. W przeponie magazynowana jest woda. Między przeponą a ściankami zbiornika wtłoczone jest powietrze pod ciśnieniem. Zbiorniki o objętości 24L-150L napełnione są fabrycznie powietrzem o ciśnieniu 1,5bar, zbiorniki o objętości 200L-500L ciśnieniem 2 bary. Jeżeli ciśnienie powietrza jest większe lub mniejsze od podanej wartości to należy je doprowadzić do właściwego poziomu za pomocą pompki samochodowej lub sprężarki. Ciśnienie powietrza należy okresowo sprawdzać (średnio raz na pół roku).

Działanie w praktyce:

Przepona wypełniona powietrzem umieszczona w zbiorniku 50L zajmuje około 1/3 pojemności zbiornika. Pozostałe 2/3 są wypełnione wodą. Głównym zadaniem zbiornika przeponowego w instalacji hydroforowej jest ograniczenie liczby załączeń pompy. W praktyce zbiornik pozwala na zużycie około połowy zmagazynowanej w nim wody bez potrzeby włączania pompy. W przypadku zbiorników 50 litrowych jest to około 16 litrów. Tak więc otworzenie zaworu w celu krótkiego korzystania z wody nie powinno spowodować rozruchu pompy. Kiedy dojdzie już do rozruchu pompka będzie pracowała podczas korzystania z wody oraz chwilę dłużej po zamknięciu odpływu wody w celu uzupełnienia ciśnienia w instalacji do zadanego poziomu.
