Zestaw sterujący stałego ciśnienia do pomp SQE Grundfos CU 301 (96524504)

Grundfos CU 301 – Pakiet stałego ciśnienia do pomp SQE (nr kat. 96524504)

Pakiet sterujący Grundfos CU 301 (nr katalogowy 96524504) to oryginalny, fabrycznie skompletowany zestaw przeznaczony do automatyzacji i sterowania pracą zatapialnych pomp głębinowych z serii Grundfos SQE. Głównym zadaniem układu jest zapewnienie w pełni stabilnego, stałego ciśnienia wody we wszystkich punktach poboru w budynku – niezależnie od tego, ile kranów, pryszniców czy zraszaczy ogrodowych jest otwartych jednocześnie.

Rozwiązanie problemu skoków ciśnienia w domowej instalacji

Tradycyjne układy hydroforowe pracują w trybie dwustawnym (włącz/wyłącz), co powoduje odczuwalne spadki i skoki ciśnienia podczas korzystania z wody. Sterownik Grundfos CU 301 w połączeniu z pompą SQE wyposażoną w silnik z płynną regulacją obrotów (MSE3) eliminuje ten problem. Gdy odkręcasz kolejny zawór, przetwornik ciśnienia natychmiast wysyła sygnał do centralki, która automatycznie zwiększa prędkość obrotową pompy. W efekcie ciśnienie w instalacji pozostaje dokładnie na wybranym przez Ciebie poziomie, zapewniając komfort porównywalny z miejską siecią wodociągową.

Opatentowana komunikacja po kablu zasilającym (Power Line Communication)

Istotną zaletą technologiczną systemu CU 301 jest sposób przesyłania danych między sterownikiem w budynku a pompą zawieszoną w studni. Urządzenia komunikują się ze sobą poprze kable zasilające za pomocą sygnału wyższej częstotliwości (metoda kluczowania z przesuwem częstotliwości FSK):

• Brak dodatkowych przewodów sterujących: Nie musisz układać osobnego kabla sygnałowego między domem a studnią głębinową.
• Oszczędność i prosty montaż: Niższy koszt materiałów i robocizny podczas układania instalacji w gruncie.
• Niezawodność: Wyeliminowanie ryzyka uszkodzenia lub przerwania dodatkowych linii sygnałowych pod ziemią.

Zalety i korzyści z zastosowania zestawu Grundfos CU 301

• Komfort użytkowania: Brak spadków ciśnienia pod prysznicem i stała temperatura wody podczas jednoczesnego korzystania z wielu punktów poboru.
• Energooszczędność: Pompa pracuje tylko z taką mocą i obrotami, jakie są w danym momencie wymagane, co redukuje zużycie energii elektrycznej.
• Ochrona instalacji i mniejsze gabaryty: Zastosowanie płynnego rozruchu i regulacji obrotów redukuje uderzenia hydrauliczne. Pozwala to na zastąpienie wielkich, ponad stulitrowych zbiorników hydroforowych małym, 8-litrowym naczyniem buforowym.

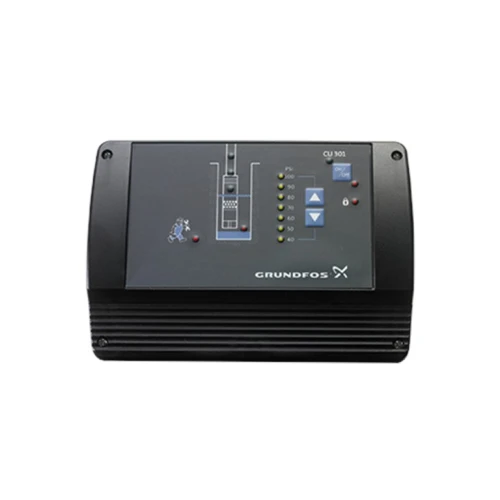

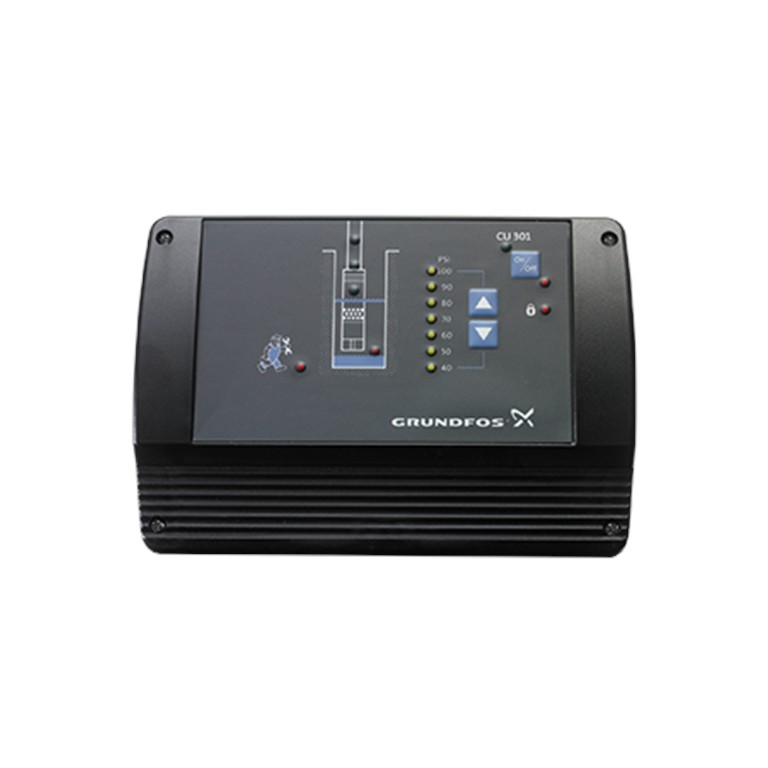

• Intuicyjna obsługa: Panel przedni sterownika posiada przejrzyste przyciski do nastawy ciśnienia oraz wskaźniki diodowe sygnalizujące pracę pompy, stan zasilania oraz ewentualne awarie (np. brak wody, usterka czujnika).

Zawartość fabrycznego pakietu (Co znajduje się w opakowaniu)

Kupując pakiet nr 96524504, otrzymujesz kompletny, gotowy do instalacji osprzęt:

1. Sterownik Grundfos CU 301 – centralna jednostka zarządzająca z panelem sterującym.
2. Przetwornik ciśnienia PT (0–6 bar) – precyzyjny czujnik analogowy (4–20 mA) wraz z przewodem przyłączeniowym.
3. Naczynie przeponowe 8 litrów (GT-H-8) – zbiornik ciśnieniowy kompensujący uderzenia hydrauliczne oraz minimalne wycieki.
4. Manometr tarczowy (0–10 bar, Ø63 mm) – do bezpośredniego podglądu ciśnienia w układzie.
5. Mosiężny zawór kulowy 3/4" – ze zintegrowanym portem montażowym pod przetwornik ciśnienia i manometr.
6. Opaski zaciskowe (20 szt.) – do estetycznego prowadzenia i mocowania przewodów instalacyjnych.

Specyfikacja techniczna

Często zadawane pytania (FAQ)

Czy sterownik CU 301 współpracuje ze standardowymi pompami Grundfos SQ?

Nie. Sterownik CU 301 współpracuje wyłącznie z pompami serii SQE. Pompy z podstawowej serii SQ posiadają silniki o stałej prędkości obrotowej i nie mają wbudowanej elektroniki umożliwiającej odbiór sygnałów ze sterownika CU 301 oraz regulację częstotliwościową.

Czy naczynie 8 litrów w tym zestawie nie jest za małe dla domu jednorodzinnego?

Nie, w systemach ze zmienną prędkością obrotową (jak SQE + CU 301) naczynie 8-litrowe jest w pełni wystarczające. Jego zadaniem nie jest magazynowanie dużej ilości wody, lecz amortyzacja skoków ciśnienia przy starcie oraz kompensowanie drobnych ubytków wody (np. przy nieszczelnej spłuczce), zanim sterownik uruchomi pompę.

Jak zmienić nastawę zadanego ciśnienia na sterowniku?

Zmiana ciśnienia roboczego odbywa się w sposób niezwykle prosty – za pomocą przycisków ze strzałkami na przednim panelu centralki CU 301. Diodowy wskaźnik na obudowie w jednoznaczny sposób pokazuje wybraną wartość nastawy ciśnienia w barach.
